有沒有一款維修方便的溫度變速器 |
作者：liuyafei 來源：本站 發表時間：12/31/2019 2:54:33 PM 點擊：1077 |

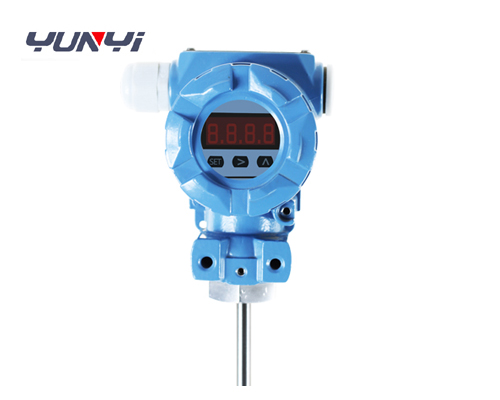

簡介 溫度變送器是由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號或其它0-5V/0-10V等信號。溫度變送器將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200-1600℃范圍內的液體、蒸汽及其 它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單，安裝、使用、維修方便的特點，目前已廣泛用于石油、化工、冶金、電站、輕工等部門。溫度變送器分為普通型、隔爆型和數顯一體化三類。其中，普通型與隔爆型可以選擇不同的內置溫度變送器模塊，以滿足用戶不同的應用要求。溫度變送器按溫度傳感器不同，又分為熱電偶和熱電阻兩種系列。主要特點可二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號輸出恒流信號或恒壓信號,抗干擾能力強、遠傳性能好。信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。熱電偶的毫伏信號經信號轉換器直接轉換成4～20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。帶現場顯示的溫度變送器既輸出4～20mA的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。精度高、抗干擾、長期穩定性好、免維護、可遠傳（最遠達1000米）。技術指標量程：-200～1800℃常規精度：±0.25%供電電壓：13～30V，DC負載電阻：0～850Ω輸出信號：4～20mA基本誤差：±0.2%，±0.5%顯示方式：液晶顯示環境溫度影響：0.25%/10℃冷端補償誤差：0.5%/10℃防爆標志：dⅡBT4防護等級：IP65輸入類型：熱電阻、Pt100、二線或三線熱電偶（所有已知類型）環境溫度：-40-85℃，帶顯示型為-10-70℃環境濕度：0-95%RH，不冷凝顯示選項：指針表或數字LCD顯示器可選保護管材質：1Cr18Ni9Ti或陶瓷或鋼玉管接線與調校變送器系統連接如圖所示，24VDC電源通過屏蔽電纜給變送器供電，“V+”接 24VDC的正極，“V-”接負極，輸出 4-20mA 將變送器接到標準信號源上（電阻箱或毫伏計），在信號源給出零點和滿度信號時反復調零點及滿度電位器，即可較準確調整量程。“Z”為 零點調整電位器，“S”為滿度調整電位器（所有電位器在出廠以前都已校好)使用中，因線阻、環境溫度等因素影響而產生誤差時，只需微調零點電位器“Z”即可校正。本校準方法也可用于修正系統誤差。說明：一般電源電壓Ｖs選用24V，負載電阻RL選用250Ω，這樣當回路中通過4～20mA電流時，RL上的電壓降為1～5V。如果Ｖs和RL選用別的數值，那么RL值不能超過由公式RL= 計算得到的數值。 |
| |
|
|
|
|
|
